icmp 特殊 session
原生的 ipvs 仅处理三种类型的 ICMP 报文：ICMP_DEST_UNREACH、ICMP_SOURCE_QUENCH 和 ICMP_TIME_EXCEEDED
对于不是这三种类型的 ICMP，则设置为不相关联(related)的 ICMP，返回 NF_ACCEPT，之后走本机路由流程
dpvs 对 ipvs 进行了一些修改，修改后逻辑如下
icmp 差错报文流程
__dp_vs_in
__dp_vs_in_icmp4 （处理 icmp 差错报文，入参 related 表示找到了关联的 conn）
若不是 ICMP_DEST_UNREACH，ICMP_SOURCE_QUENCH，ICMP_TIME_EXCEEDED，返回到_dp_vs_in 走普通 conn 命中流程

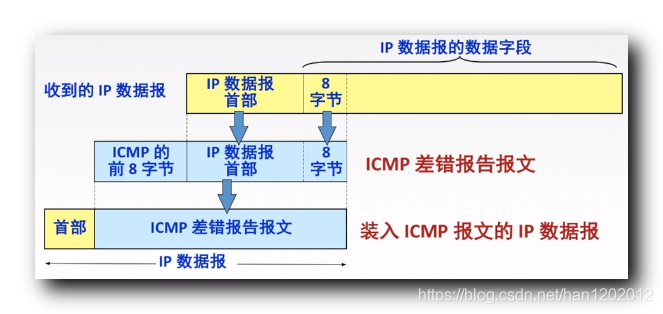

icmp 差错报文，需要将报文头偏移到 icmp 头内部的 ip 头，根据内部 ip 头查找内部 ip 的 conn。
若找到 conn，表明此 ICMP 报文是由之前客户端的请求报文所触发的，由真实服务器回复的 ICMP 报文。将 related 置 1
若未找到则返回 accept，返回到_dp_vs_in 走普通 conn 命中流程
- __xmit_inbound_icmp4
找 net 和 local 路由，之后走__dp_vs_xmit_icmp4
- __dp_vs_xmit_icmp4
数据区的前 8 个字节恰好覆盖了 TCP 报文或 UDP 报文中的端口号字段（前四个字节）
inbound 方向根据内部 ip 的 conn 修改数据区目的端口为 conn->dport，源端口改为 conn->localport，
outbound 方向将目的端口改为 conn->cport，源端口改为 conn->vport
client (cport ) <–> (vport)lb(lport) <–> rs(dport)
重新计算 icmp 头的 checksum，走 ipv4_output
实际应用上的问题
某个 rs 突然下线，导致有时访问 vip 轮询到了不可达的 rs，rs 侧的网关发送了一个 dest_unreach 的 icmp 包
该 rs 的 conn 还未老化，__dp_vs_in_icmp4 流程根据这个 icmp 的内部差错 ip 头找到了还未老化的 conn，将 icmp 数据区的 port 进行修改发回给 client
但是一般情况，rs 下线后，该 rs 的 conn 会老化消失，内层 conn 未命中，还是走外层 icmp 的 conn 命中流程转给 client。这样内部数据区的端口信息是错的（dport->lport，正确情况是 vport->cport）
非差错报文流程
返回_dp_vs_in 走普通 conn 命中流程
原本 dp_vs_conn_new 流程中，先查找 svc。icmp 的 svc 默认使用端口 0 进行查找。但是 ipvsadm 命令却对端口 0 的 service 添加做了限制，导致无法添加这类 svc。
1 | svc = dp_vs_service_lookup(iph->af, iph->proto, &iph->daddr, 0, 0, mbuf, NULL, &outwall, rte_lcore_id()); |
若未查到走 INET_ACCEPT(也就是继续往下进行走到 ipv4_output_fin2 查到 local 路由，若使用 dpip addr 配上了 vip 或 lip 地址，则会触发本地代答)。
若查到 svc，则进行 conn 的 schedule，之后会走 dp_vs_laddr_bind，但是 dp_vs_laddr_bind 不支持 icmp 协议(可以整改)，最终导致 svc 可以查到但是 conn 无法建立，最后走 INET_DROP。
概括一下：
- 未命中 svc，走后续 local route，最终本地代答
- 命中 svc 后若 conn 无法建立，drop
- 命中 svc 且建立 conn，发往 rs 或 client
icmp 的 conn
1 | _ports[0] = icmp4_id(ich); |
Inbound hash 和 outboundhash 的五元组都使用上述这两个 port 进行哈希，并与 conn 进行关联。
具体的 laddr 和 lport 保存在 conn 里面。其中只用到 laddr 做 l3 的 fullnat。由于 icmp 协议没有定义 proto->fnat_in_handler，因此 fnat 时，从 sa_pool 分配到的 lport 对于 icmp 来说没有用。
试想 ping request 和 ping reply 场景：
由于 request 和 reply 的 ich->type 不一样，outboundhash 必定不命中(且 fnat 流程中的 laddr_bind 还会修改一次 outboundhashtuple 的 dport，修改成 sapool 分配的 port，因此也不会命中 outbound hash)。
一次来回的 ping 会创建两个 conn，且都只命中 inboundhash。
个人认为比较合理的方案
ipvsadm
放通 port=0 的 svc 的创建，用户需要 fwd icmp to rs 时，需要添加 icmp 类型的 svc。否则 icmp 会被 vip 或者 lip 代答，不会透传到 rs 或 client
icmp 差错报文
保持原状，对找不到关联的 conn 连接的差错报文进行 drop。
但一般情况下若发生差错，关联的 conn 大概率已经老化，此时做 related 的处理意义不大
icmp 查询报文
保持原状，建立 icmp conn，来回创建两个 conn。
