typedef abf_policy
{
  u32 policy_id;
  u32 acl_index;  //依赖acl
  u8 n_paths;
  vl_api_fib_path_t paths[n_paths];
};

autoreply define abf_policy_add_del
{
  option status="in_progress";
  u32 client_index;
  u32 context;
  bool is_add;
  vl_api_abf_policy_t policy;
};

typedef abf_itf_attach
{
  u32 policy_id;
  vl_api_interface_index_t sw_if_index; //依赖interface，interface又会依赖其他资源
  u32 priority;
  bool is_ipv6;
};

可以看到，策略路由首先依赖 acl 规则，之后将 abf 绑定至接口时需要依赖对应 interface 的 index，且创建 interface 又需要依赖其他资源（绑定 vrf 等）。

除此之外，vpp 配置写入存在中间状态与崩溃的问题，且无法避免。“崩溃”类似数据库写入的概念。数据必须要成功写入磁盘、磁带等持久化存储器后才能拥有持久性，只存储在，内存中的数据，一旦遇到应用程序忽然崩溃，或者数据库、操作系统一侧的崩溃，甚至是机器突然断电宕机等情况就会丢失，这些意外情况都统称为“崩溃”。

因此，为了解决 vpp（物理交换机也适用）各配置项的依赖关系，以及保证原子性和持久性，实现崩溃恢复，需要在管控面 agent 侧处理好上述问题。

事务处理

本人对分布式事务领域涉及不深，以下摘自于

本地事务（也可称为局部事务），是单个服务使用单个数据源场景，也就是最基本的本地数据落盘的事务。本地事务要求底层数据源需要支持事务的开启、终止、提交、回滚、嵌套等。在数据库领域（ARIES 理论，基于语义的恢复与隔离），感兴趣的可以研究下 commiting logging 机制（OceanBase）和 shadow paging

全局事务，是单个服务多个数据源场景。主要目的是为了解决事务一致性问题，并做到统一提交，统一回滚的功能。例如我有一个全局事务需要在 A 表中写入记录 a（本地事务 A），再在 B 表中写入记录 b（本地事务 B），A 表和 B 表分别在两台物理机的磁盘上。在数据存储领域由 X/Open XA 对此发布了一个事务处理架构，且当前很多分布式事务处理框架都是基于此来设计的。主要核心如下：

全局事务管理器（Transaction Manager，TM）：协调全局事务
局部资源管理器（Resource Manaeger，RM）：驱动本地事务
模型：XA，TCC，SAGA，AT 。。。

感兴趣的可以研究下阿里的 seata。

事务处理视角看待 vpp 管控面

本地事务

vpp 的配置是内存上的配置，不需要落盘。
vpp 的每个资源的 api 可视为一个数据源
数据源没有实现事务的开启、终止、提交、回滚、嵌套、设置隔离级别等能力，只提供了下发，删除，读取接口
上述数据源未提供的能力需要 agent 来补齐

全局事务

agent 暴露给上层的接口可视为全局事务
有些全局事务只涉及单个数据源，有些全局事务涉及多个数据源
agent 内部需要实现 TM，将全局事务转为有序的本地事务列表
agent 内部需要实现 RM，调用 vpp api，驱动本地事务的执行

举例：

全局事务：创建策略路由

本地事务：创建 acl –>创建 abf –> 创建接口 –> 绑定接口 IP –> 绑定 abf 至接口

那么问题来了：如何处理单个数据源（本地事务）的回滚？如何实现 TM 的功能（全局事务到本地事务的转换）？

agent 设计思想

RM 的实现

配置描述符（descriptors）

单条 vpp 配置（数据源）定义配置描述符
配置描述符中定义了数据源的基本操作 CRUD，以及与其他配置描述符的关系（依赖 depend，派生 derive）
派生机制：将一个本地事务分割成多个本地事务，分割后的本地事务有自己的 CRUD，依赖，派生
全局事务：”根节点”
本地事务：”其他节点”

TM 的实现

调度器（KVscheduler）

充当 TM 的角色
根据 descriptors 定义的关系（依赖，派生）创建关系图，编排配置的下发顺序
按照 saga 事务模型处理事务一致性问题（单条本地事务异常，涉及到的数据源全部回退）

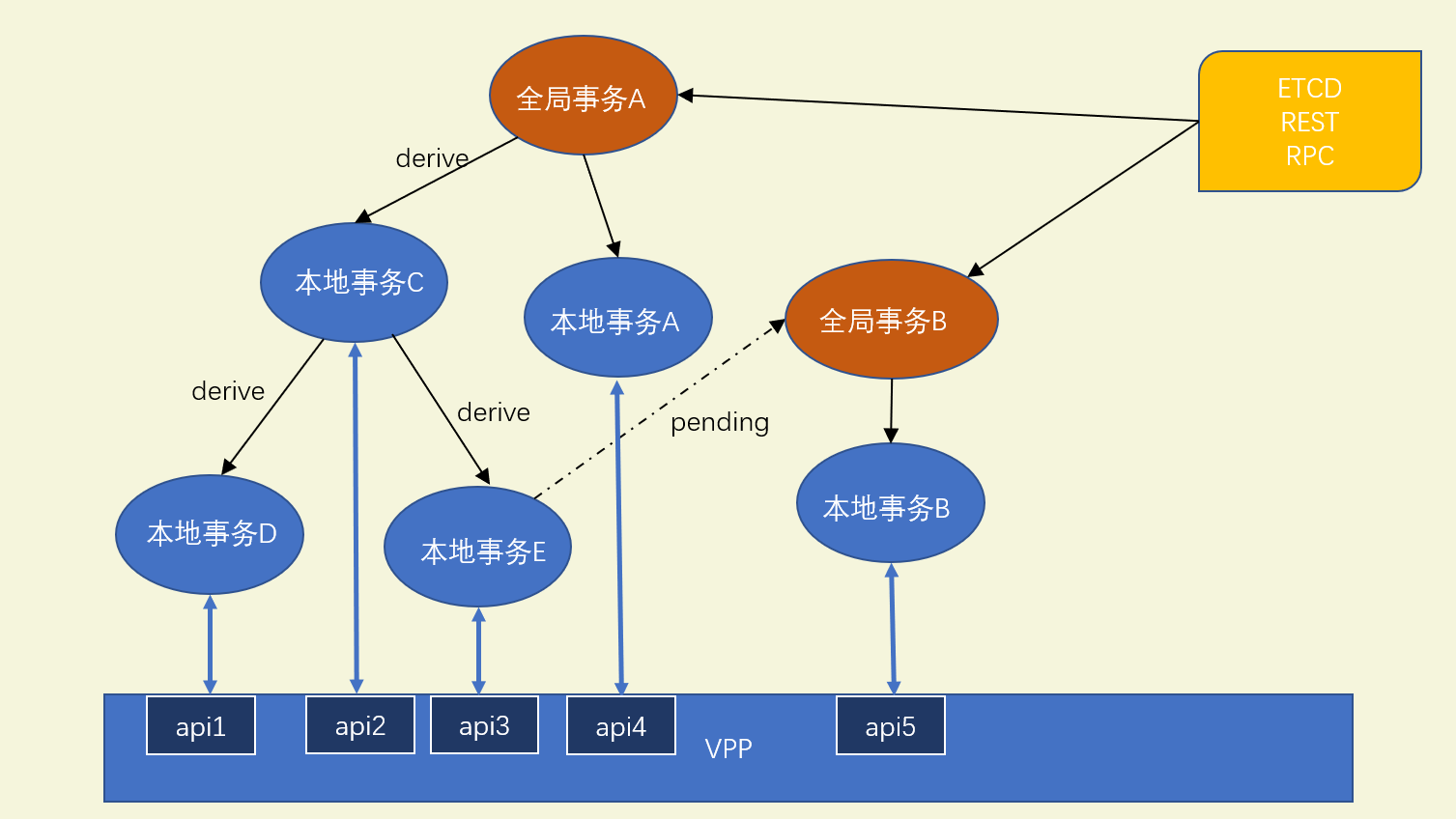

事实上 agent 内的本地事务与全局事务并没有像数据库领域那样明显的区分。以上均为个人便于理解加以区分，实际代码内部并没有上述的区分。一个事务可以同时有全局事务和本地事务的属性，取决于是否存在衍生。全局事务内部也有与 vpp 交互的本地事务

事务流程（创建 bridge domain 为例）

初始化阶段

配置描述符（descriptor, RM）向调度器（Schedluer, TM）注册本地事务逻辑
Descriptors 在定义了对应资源 CRUD 的回调函数，
回调函数内部使用 unix socket 与 vpp 通信

全量同步（TX0，南向同步阶段）

编排器（Orchestrator）作为全局事务来源，北向收集 etcd，http 请求，grpc 请求等接口中的全局事务，下发至调度器
启动阶段编排器默认下发全量同步事务 0（假设此时 ETCD 中只有一个 key）
retrieve 调用 vpp 提供各数据源的 dump 接口，同步上一次本地事务的执行状态至内存

全局事务类型

北向同步：只同步北向所有全局事务至缓存
南向同步：只同步南向所有数据源至缓存
全量同步：北向同步 + 南向同步
增量同步：同步北向单个全局事务至缓存 + 同步缓存中单个全局事务涉及到的数据源到 vpp

全量同步（ TX0，北向同步阶段）

扫描所有已注册的描述符，找到全局事务涉及的本地事务的描述符
依次调用配置描述符的依赖，派生，校验，创建等回调函数
全局事务涉及的数据源，根据描述符的派生机制，按照 DAG 的形式，动态生成 （首先只有 BD Descriptor 本地事务，之后派生出 BD-Interface 本地事务）
再次扫描所有已注册的描述符，找到上一步衍生出的本地事务对应的描述符
依次调用配置描述符的依赖，派生，校验，创建等回调函数
由于该描述符存在依赖，且内存中不存在此依赖，本次全局事务结束 (依赖不满足不代表全局事务执行失败，本地事务进入挂起状态（在后续全局事务中完成），处理下一个全局事务)

增量同步（ TX1）

北向数据源更新数据（修改 ETCD，调用 HTTP，RPC 接口），下发增量同步全局事务（TX1）
找到指定配置描述符，依次调用配置描述符的依赖，派生，校验，创建等回调函数
创建成功后，修改描述符标志位，使得满足上一次 pending 本地事务的依赖，触发 pending 本地事务的运行

异常情况（ TX1）

当本地事务的描述符 CRUD 操作发生异常（VPP 报错），本次全局事务视为失败
besteffort 策略（默认策略）
- 调度器复制本次失败的本地事务，新建 retry 全局事务，进行重新尝试
  - 由于上一次 vpp api 调用失败，无法预测 vpp 当前的配置，首先 retreive 失败的本地事务（vpp dump api）
  - 使用 retreive 得到的配置刷新内存，再次执行失败的本地事务
    - retreive 的数据与事务数据一致：事务无需执行直接成功（上次失败原因：已经下发成功了但没收到回复）
    - retreive 的数据与事务数据不一致：执行 CRUD 覆盖 vpp 的脏数据（上次失败原因：vpp 内部异常）
    - retreive 不到数据：执行 CRUD 下发配置（失败原因：IO 或网络原因请求未到达 vpp）
revert 策略
- 调度器创建回退全局事务，进行回退
  - 由于上一次 vpp api 调用失败，无法预测 vpp 当前的配置，首先 retreive 失败的本地事务
  - 使用 retreive 得到的配置刷新内存，按照 derive 的顺序自底向上进行回退

总结

vpp agent 事务处理方式符合 X/Open XA 的分布式事务处理规范
管控面采用 vpp agent 能极大降低开发者的心智负担
其中事务处理的的思想也适用于其他路由器的 sdn 代码开发

参考文档

ligato /vpp -agent: ⚡️ Control plane management agent for FD.io’s VPP (github.com)

Control Flows - Ligato Docs

Seata

凤凰架构：构筑可靠的大型分布式系统
