LB session 同步思路
总体架构
lb session 同步采用分布式架构，session 创建流程触发 session 数据发送，依次向集群内所有其他节点发送
其他节点收到新的 session 数据修改本地 session 表。
session 接收和发送各占一个独立线程。
step1: 向所有其他节点发送 session 数据
remote session：从别的节点同步来的 session
local session：本节点收到数据包自己生成的 session
step2: session 同步至 worker

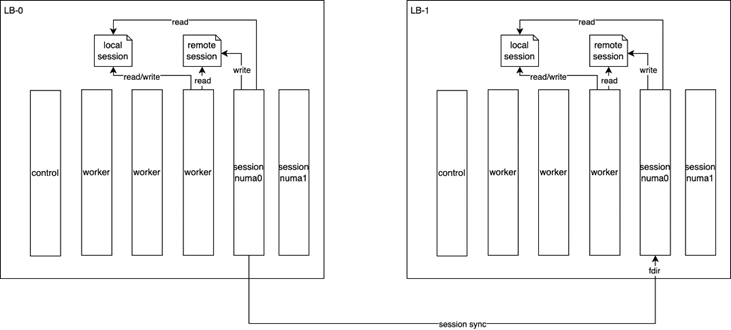

方案一（有锁）：
• 独立进程和 core 处理 session 同步（per numa）
• 每个 lcore 分配 local session 和 remote session，正常情况下都能直接从 local session 走掉
• 同步过来的 session 写到 remote session 表
• session ip 根据 fdir 走到指定进程

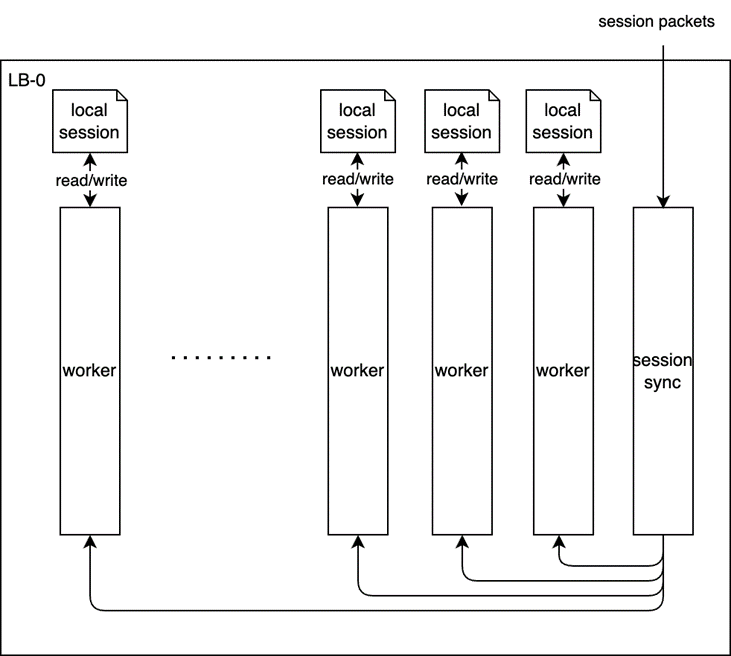

方案二（无锁）：
• 独立进程和 core 处理 session 同步消息
• 每个 lcore 有来 local session 和 remote session，通过 owner 属性区分。
• 同步过来的 session 由 session_sync core 发消息给对应的 slave，由对应的 slave 进行读写，因此可以做到无锁。
• session ip 根据 fdir 走到指定 core
session 同步具体实现
亟待解决的问题：
同步过来的 session 什么时候老化？
别的节点上线，本节点要发送哪些 session？
别的节点下线，本节点要删除哪些 session？
是否要响应下线节点的删除/老化请求？
下线节点怎么知道自己已经下线（数据面）？
解决方案：
方案一： session 增加 owner 属性 c
owner 属性：
1 | conn.owner // indicates who has this session |

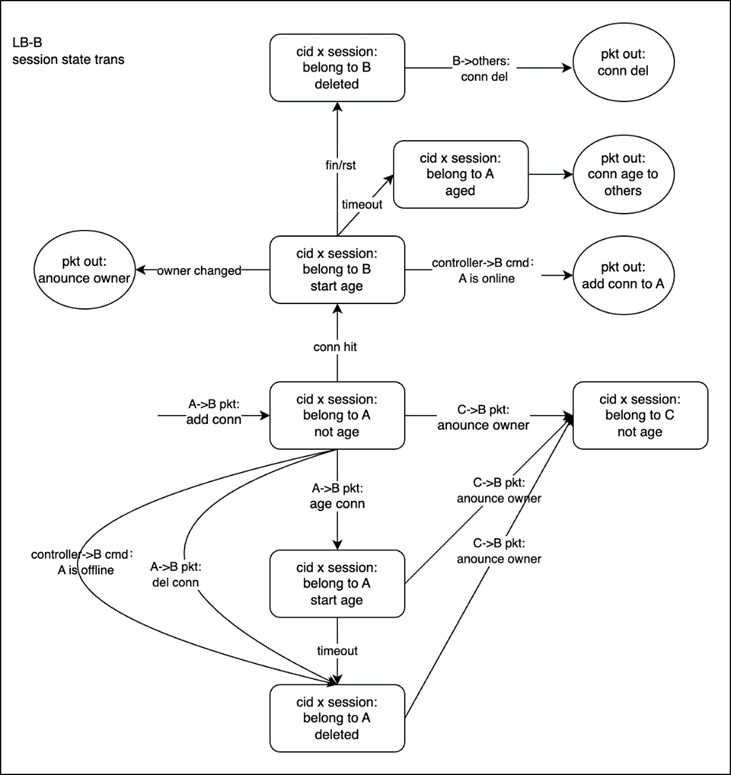

session 同步状态转移图
一条 session 在一个集群中，应当只有一台机器在使用，所以有一个 owner 属性，代表这条 session 被谁拥有，其它所有机器只对这条 session 的 owner 发起的增删改查请求做响应。
同步动作
session 同步应当时实时的。在以下场景被触发：
新建 session
发送方：
session 新建完成之后：对于 tcp，是握手完毕的；对于 udp，是第一条连接。
接收方：
接收来自发送方的 session，在对应 core 上新建这条连接，开启老化，老化时间设定为默认时间（1 小时）。
fin/rst
发送方：
发送删除 session 消息
接收方：
接收方接收 session，做完校验后在对应 core 上删除 session
老化
发送方：
老化时间超时之后，本地 session 删除，同时发布老化信息，告知其它 lb，
接收方：
其它 lb 做完校验后，开始老化这条 session。
设备下线
下线后通过控制器更新其他 lb 的 session 同步地址信息，不再向该设备同步，同时开始老化全部属于该设备的 session。
设备上线（包含设备扩容）
新设备：
新上线设备引流前要接收其他设备的存量 session 信息，这个功能通过控制器触发完成，控制器感知到新 lb 上线后通知集群内其他 lb 向它同步存量 session，session 数量达到一致时（阿里 gw 用 70%阈值）允许新 lb 引流。
旧设备：
向目的方发送全部的属于自己的 session。
方案二： 使用 session 的 lb 广播信息
同步时机：
active：
发送方：当新建了 session 或者有报文命中时，就发送 active 的 session，表明这条 session 还存在；
接收方：根据情况新建或者 refresh session 定时器；
aged/deleted:
不用发送任何信息，其它 lb 到期自然老化；
节点上线：
发送方：发送节点上所有的 session；
接收方：自行对重复的 session 进行判断；
节点下线：
其余节点无需做任何操作
session 同步目的地址选择

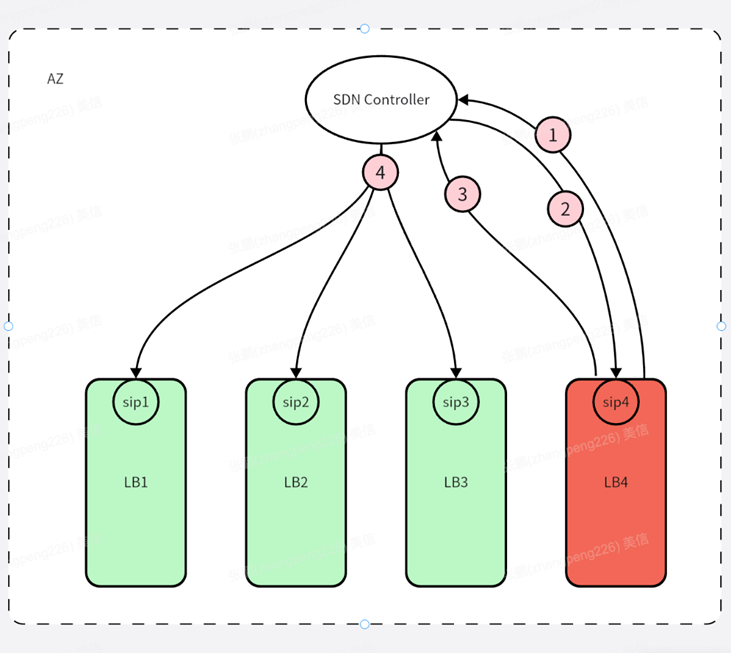

方案三：控制器分配 session syn ip
session syn ip（sip）作为一种资源统一有控制器管理和分配，当集群有设备上线时，ip 分配过程如下：
- lb 全量结束后向控制器请求 session syn ip；
- 控制器下发 session syn ip 给新上线设备（通过管理口 ip 过滤），lb 设备宣告路由；
- lb 向控制器请求 session 同步；
- 控制器向集群存量设备通知新加入的 session syn ip，并触发存量 session 同步。
当 lb 下线时，触发 SDN Controller 下发 lip 更新事件，通知集群内每个 lb 更新现存 session syn ip 数据。

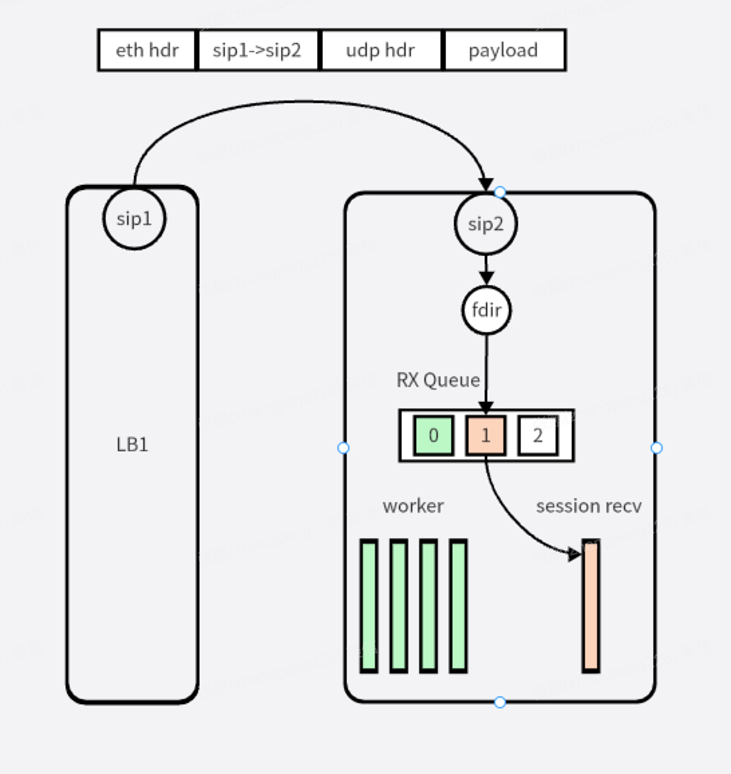

fdir 设计
session 同步报文采用 underlay 实现，因为不要求被同步者确认应答，所以用 UDP 协议实现较为合适。
当 lb1 向 lb2 同步 session 时，src ip=sip1，dst ip=sip2，对应地，session 同步报文的 fdir 规则就用 sip 作为匹配项，即 lb2 网卡收到目的地址为 sip2 的报文后 fdir 会直接将这个报文送到 lb2 的 sessio 同步接收队列上，由对应的核处理，从而实现与转发业务隔离。
同步报文设计
同步节奏&定时
需要批量发布 session 同步数据，报文最大长度设为网络 mtu，到最大长度后封下一个报文。
同步没有周期，只要有 session 变动就发送报文。
批量& 报文设计
- 探测报文： 可以复用其它探测类方法
- session 传输报文格式
总体格式： underlay 报文 eth + ip + udp + session_data
eth 和 ip 是实际目的地址,在这个地方，是 sip。fdir 规则需要提前定义，将 sip 导入指定 worker 中

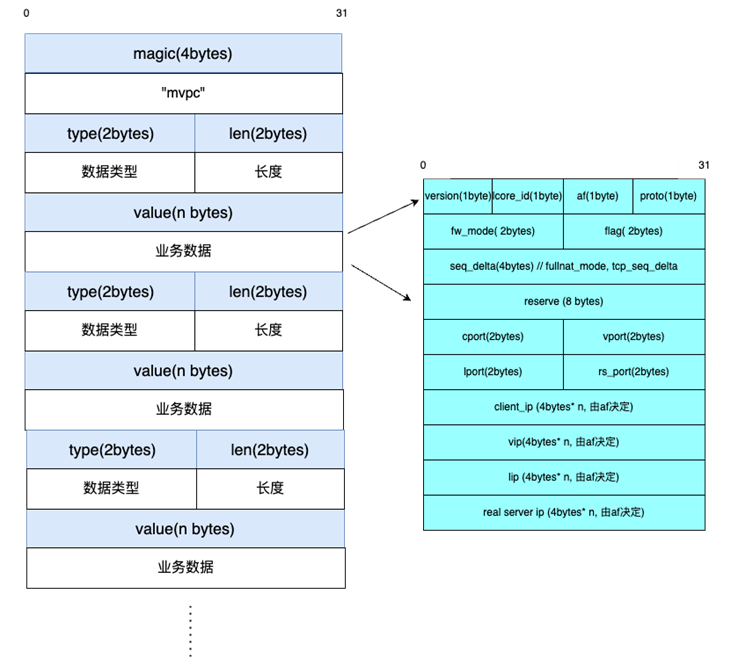

session_data: 采用 tlv 格式，具体如下图。采用小端数据格式。
3. session 同步 max 带宽估计 : 带宽使用最大的场景为设备上线，此时会有多台设备给同一台下，总共需要同步 20M 条 session
eth*hdr + ip_hdr + udp_hdr + FCS = 48 bytes 如果 session 同步时的 af 全都是 ipv6，那么 session_data 的 size 为 80 bytes
mtu = 1500： 一次最多同步 18 条 session，总数据量为 20M / 18 * 1.5k=1.7G
mtu = 8000: 一次最多同步 99 条 session， 总数据量为 20M / 99 _ 8k = 1.1G
若在 1s 内完成全部同步，1.7GBps*8 = 13.6Gbps 左右，未到网卡上限，总体风险可以控制。
